HY17P4x/5x

應用類別
  • LCD/LED 電子秤
  • LCD 直流或交流體脂秤
  • 快速電子體溫計
  • 紅外測溫
  • 高精度ΣΔADC量測應用

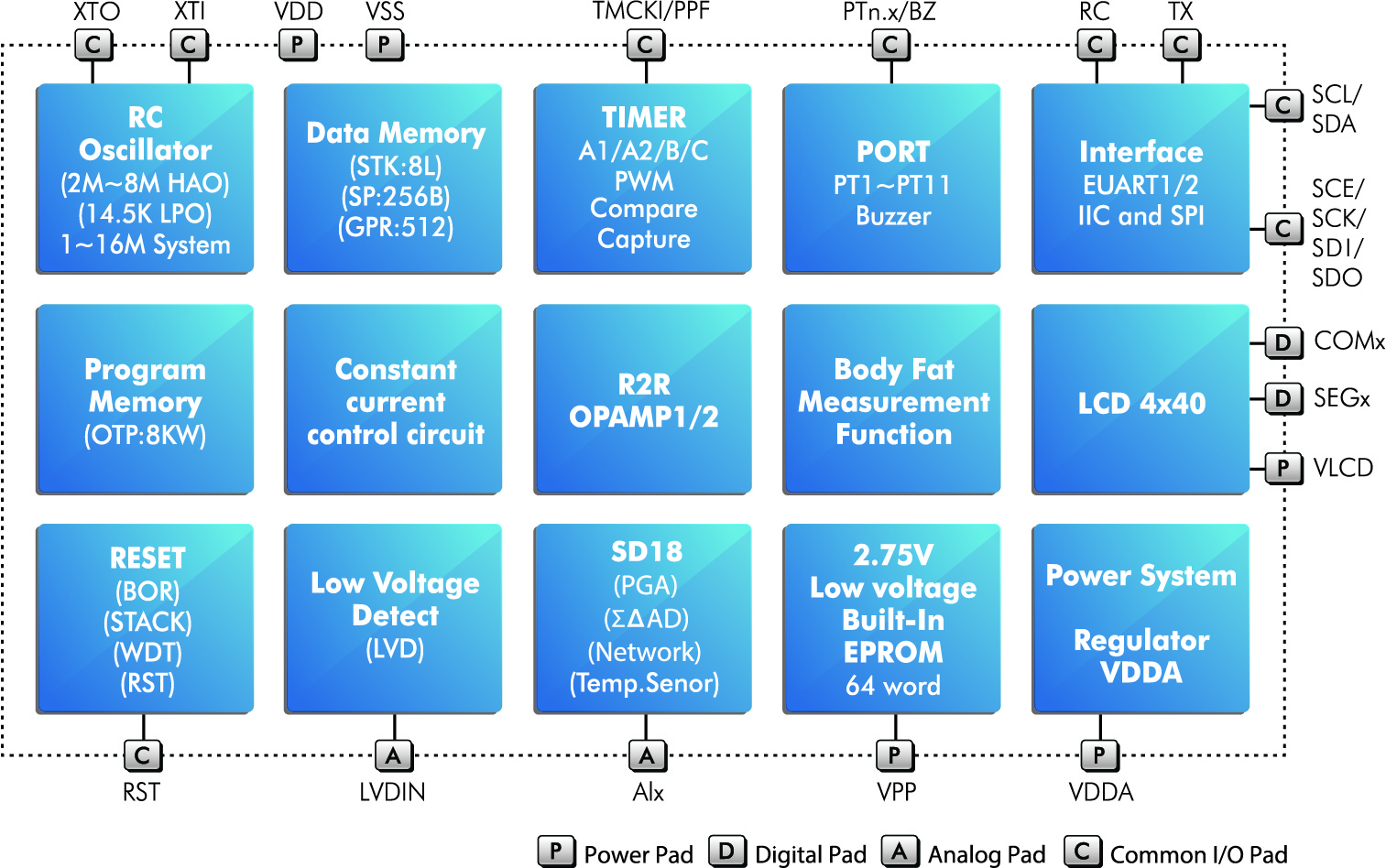

產品特性

數位特性:

  • 8-Bit RISC-like微控制器
    • 具有71條高性能指令集H08D
    • 硬體乘法器及查表器
    • Power On/ Brown Out 1/ Brown Out 2 Reset
    • 支援C及Assembly編譯環境
  • 工作電壓與操作溫度範圍
    • 2.2V ~ 5.5V 數位MCU電路
    • 2.4V ~ 4.5V 類比電路
    • – 40°C ~ 85°C 工作溫度
  • 低功耗特性
    • 待機模式:0.8uA@3.0V
    • 休眠模式:0.25uA@3.0V
  • 記憶體
    • 4K 或 8K words OTP程式記憶體
    • 64 words Low Voltage BIE
    • 256 或 512 bytes 靜態儲存記憶體及 6-level Stack
  • 計時器
    • Watch Dog Timer
    • 8-bit Timer
    • 16-bit Timer: 支援 16-Bit PWM 及 8-bit+8-bit PWM
  • 通訊介面
    • 支援EUART 及 8-bit SPI 通信介面模組
    • 支援I2C(主機/從機雙通信模式)介面模組
  • 支援最多44個可程式化數位IO功能腳位

類比特性:

  • 24-Bit ΣΔADC類比數位轉換器
    • 最高取樣頻率達1MHz
    • 超取樣頻率設置64~65536
    • 二/三階梳狀濾波器,轉換頻率最快可達15.6Ksps
    • 號放大x1/4 ~ x512
    • 全差動輸入信號與測量範圍的零點調整
    • 低溫飄係數與內置絕對溫度傳感器
  • 工作頻率
    • 外接石英震盪器32768Hz ~ 16MHz
    • 內置±2%高精度HAO震盪器(校正後)
    • 內置低功耗LPO震盪器14.5KHz
  • 低功耗與低溫飄係數電源系統
    • 內建可程式化調整之VDDA線性穩壓電源電壓
    • 內建1.2V參考電壓REFO輸出
  • 8位元解析度DAC
    • 具單調性輸出功能
    • 可設計為波形輸出
  • 軌對軌運算放大器
    • 自帶阻抗量測驅動線路
    • 可程式化網路切換, 支援Unit Gain Buffer
  • 4×14 ~ 4×40 LCD液晶驅動器
    • 1/4 Duty、1/3 Bias
    • 內建 Charge Pump穩壓線路,提供8段(2.45V~ 5.1V) VLCD偏壓
  • GPIO定電流驅動線路,可調適2mA~ 15mA電流源控制
  • 支援2V~3.8V定電壓(最大15mA電流)背光驅動
產品規格書
Model No. VDD(V) Internal
Clock
(Hz)
System
Clock
(Hz)
Program
Memory
(word)
Data
Memory
(byte)
Built-in
EPROM
(word)
ADC
ENOB
(bit x ch.)
Sample Rate
(sps)
TPS OPAMP DAC RTC LCD / LED
(com x seg)
Constant
current
Back Light I/O Timer PWM

(bit x ch.)

Serial
Interface
 Package
8-bit  16-bit
HY17P48 2.2~5.5 14.5K
1.843M
3.686M
7.834M
14.5K~16M 8k 512 64 LV 20-bit x8 8 ~15.6K Y Y 8×7 LED Y 14xIO+4xI 2 1 8-bit x2,
16-bit x1
EUARTx2
I2Cx2 SPI
QFN32 SSOP28
20-bit x4 10xIO EUARTx2
I2C SPI
SSOP20
HY17P51 2.2~5.5 14.5K
1.843M
3.686M
7.834M
14.5K ~ 8M 4k 256 64 LV 20-bit x4 8 ~7.8K Y 8xIO 1 EUART QFN16
QFN32
HY17P52 2.2~5.5 14.5K
1.843M
3.686M
7.834M
14.5K ~ 8M 4k 256 64 LV 20-bit x4 8 ~15.6K Y 10xIO +
2xO**
1 EUART LQFP 48
4×14 LCD
HY17P55 2.2~5.5 14.5K
1.843M
3.686M
7.834M
14.5K~16M 4k 256 64 LV 20-bit x4 8 ~7.1K Y Y 4×14 LCD 12xIO +
18xIO**
1 1 8-bit x2,
16-bit x1
EUART
I2C
LQFP 48
HY17P56 2.2~5.5 14.5K
1.843M
3.686M
7.834M
14.5K~16M 8k 512 64 LV 20-bit x4 8 ~7.1K Y Y 4×20 LCD 12xIO + 24xIO** 1 1 8-bit x2,
16-bit x1
EUARTx2
I2C SPI
LQFP 48
HY17P58* 2.2~5.5 14.5K
1.60M
3.20M
7.00M
14.5K~16M 8k 512 64 LV 20-bit x12 8 ~15.6K Y R2Rx2 LNAx2 8bits Y 4×40 LCD Y 8xI+16xIO +
44xIO**
1 1 8-bit x2,
16-bit x1
EUARTx2
I2C SPI
LQFP 100

備註說明:
ADC:24-bit Sigma Delta ADC。
OPAMP:R2R (rail-to-rail Amplifier)為軌對軌運算放大器。
TPS:內部溫度感測器(temperature sensor)。
RTC:支援外接32768Hz低速震盪器、450KHz~16MHz陶瓷震盪器或1MHz~16MHz石英震盪器。
DAC:數位-類比轉換器(Digital to Analog Converter)。
Constant Current:2~15mA定電流提供LED驅動.
Back Light:2~3.8V 定電壓提供LED背光驅動.
Timer:Timer A(16-bit)具有多段中斷時間設置;Timer B(16-bit)具備PWM功能,PWM輸出可選8-bit或16-bit擇一設計;Timer C(16-bit)具備Compare and Capture功能。
H08D:HY17P系列屬於H08D指令集(H08D比H08A還多5個指令, 多出的指令主要用來提高C編譯的效率)。
*:在HY17P系列產品中, 只有HY17P58 產品的PGA是R type, 且內建波形產生器能做交流阻抗量測應用.
**:LCD seg 腳復用之 I/O.

產品使用說明書與應用說明書
名稱 說明 規格書 範例程式
源代碼
產品視頻
UG-HY17S58 HY17P4x/5x 系列晶片使用說明書 下載 ­ ­
APD-HY17P001 HY17P55/56 系列廚房秤應用說明書 下載 下載 ­
APD-HY17P002 HY17P4x/5x 系列TPS溫度校正應用說明書 下載 下載 ­
APD-HY17P004 HY17P48 LED 排列應用說明書 下載 ­ ­
APD-HY17P005 HY17P58 交流阻抗量測應用說明書 下載 下載 ­
APD-HYIDE018 H08 C 編譯器用戶手冊 下載 ­ ­
APD-CORE001 H08A與H08B指令集比較表 下載 ­ ­
APD-CORE002 H08A/H08C/H08D指令集說明書 下載 ­ ­
APD-HYIDE003 HY-MCU 組合語言編譯器說明 下載 ­ ­
APN-HY17P001 HY17P4x/5x 系列產品開發注意事項 下載 ­ ­
OJTI-HM-2013-002 QFN/DFN PCB 焊盤設計與焊接生產流程注意事項 下載 ­ ­
